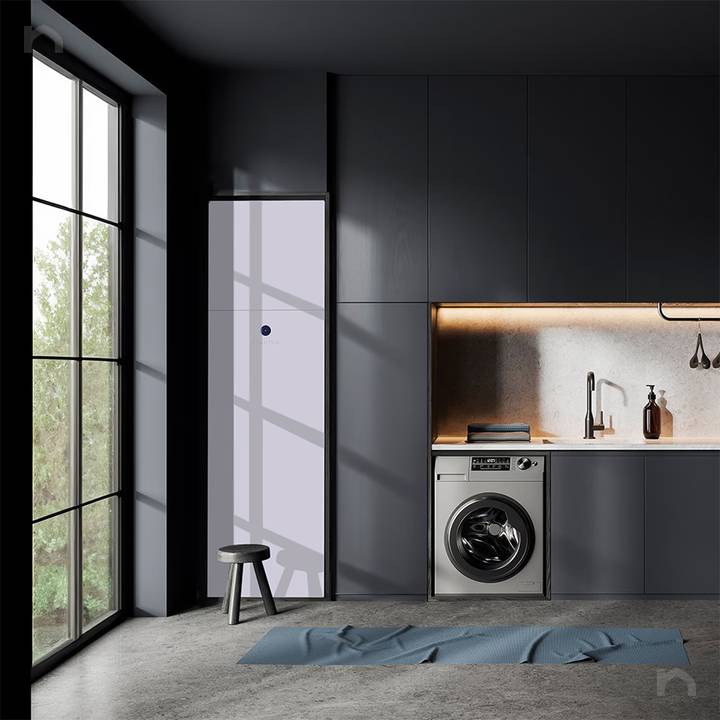

Qvantum QE 6 kW ventilatielucht warmtepomp

Standaard montage Qvantum All-electric ventilatie warmtepomp

Deze nieuwe warmtepompinstallatie wordt vakkundig geïnstalleerd door één van onze warmtepomp specialisten. Met ruim 26 jaar ervaring in de warmtepomp techniek verzekeren wij u van het juiste advies, kennis en kunde om van de ingewikkelde warmtepomp techniek een installatie te maken welke uitstekend past in uw situatie. Deze offerte gaat uit van een levering en installatie van een all-electric warmtepompsysteem op basis van standaard montage, de standaard montage omvat het volgende;

Oude situatie

In de bestaande situatie heeft u bijvoorbeeld een cv-ketel of maakt u gebruik van stadsverwarming. Het doel van deze transitie is de oude situatie te transformeren naar een all-electric oplossing met een ventilatie warmtepomp. Dit betekent dat de oude cv-ketel wordt verwijderd of de stadsverwarmingsinstallatie van de verwarming en/of warmwater wordt afgekoppeld.

• Het demonteren van de stadsverwarmingsunit doen wij niet, dat is aan de netbeheerder om dit te verzorgen.
• In geval van een gasketel kan mogelijk uw gasmetercontract worden opgezegd. Dit betekent dat de netbeheerder uw gasmeter kan komen verwijderen.  De administratie opdracht hiervoor kunnen wij voor u verzorgen.

De nieuwe warmtepomp

De nieuwe warmtepomp wordt geïnstalleerd op de methode zoals deze bedoeld is, staand of hangen aan de wand afhankelijk van het model.

Bij een staande uitvoering zal de binnenunit op de grond staan. De bouwkundige vloer moet geschikt zijn voor het plaatsen van het totaalgewicht. De binnenunit en (ingebouwde)boiler worden aangesloten op het aanwezige leidingwerk van de bestaande installatie, hiervoor is 2m1 leidingwerk opgenomen in de standaard montage. Om de warmtepomp te kunnen aansluiten zijn hiervoor zijn nodig de cv-hoofdaansluiting, condenswaterafvoer en als een combi-systeem worden ook de koud- en warm waterleidingen aangesloten. Uitganspunt is dat de binnenunit en eventuele boiler worden gemonteerd op dezelfde plaats en in dezelfde ruimte waar de cv-ketel nu hangt.

In geval van stadverwarming kan de situatie afwijken, een stadsverwarmingsunit is vaak in de meterkast gemonteerd en binnenunit kan in veel gevallen niet direct in dezelfde ruimte worden opgesteld. De opstelling zal afhankelijk van de situatie bepaald moeten worden en mogelijk zijn hier extra kosten aan verbonden door grotere afstand tussen bestaande installatie en de nieuwe warmtepomp.

De levering en installatie bestaat ook uit de volgende onderdelen

• Ingebouwd 12 liter expansievat in de warmtepomp;
• Veiligheidsgroep (overstort- veiligheidsventiel beveiliging);
• Spirotech topkwaliteit installatie-vuilfilter
• Kogelafsluiters indien nodig;
• By-pass ventiel;
• Inlaat- veiligheidscombinatie 6bar (alleen bij combi-uitvoering)
• Cv- vul-/aftapkraan met gewapende vul-slangset;
• Data- en communicatiemodule of regeling, lees hieronder meer over deze optie;

Aansluiting ventilatie

De Qvantum QE warmtepomp is een all-in-one systeem, boiler, compressor en ventilatie-eenheid in één systeem. Om de installatie aansluiting compleet te maken heeft deze warmtepomp een luchttoevoer en een lucht afvoer nodig. De luchtafvoer dient een geisoleerd kanaal te zijn welke geschikt is om te condenseren. In de praktijk zal deze aangebracht moeten worden op basis van de situatie, hiervoor hebben wij verschillende keuze in het offerte proces.

Voor de aanzuiglucht gebruiken wij het afvoersysteem van de woning van de natte-ruimtes op zijn aangesloten, zoals badkamer, keuken, toilet enzovoort. In onze standaard situatie gaan wij uit van een type C ventilatiesysteem waarbij er een standaard mechanische ventilatiebox aanwezig is, deze zal bij het plaatsen van de warmtepomp vervallen en via de warmtepomp wordt de lucht afgezogen.

Heeft u woning een type B ventilatie, dan is er een WTW-unit aanwezig. In deze situatie zal de WTW-unit worden verwijderd en een Supply box worden geplaatst die de toevoerlucht gaat verzorgen de woning in en de afvoerlucht uit de natte-ruimtes zal worden gebruikt als toevoerlucht naar de warmtepomp. Ook in dit geval gaan wij uit van een situatie dat de afstand naar de ventilatiekanalen binnen 2m1 en in dezelfde van de opstelling warmtepomp aanwezig is.

• Er dient altijd een afzuig ventilatiesysteem aanwezig te zijn om de warmtepomp goed te laten functioneren.

De elektrisch aansluiting van de warmtepomp

De Qvantum QE kan op diverse manieren worden aangesloten op het elektrische net van de woning. De beste optie is een 3x16A voeding maar die is niet altijd mogelijk of aanwezig in de woning. Je krijgt met deze aansluiten de beschikking over het maximale elektrische vermogen van warmtepomp en back-up elementen. Datzelfde kan ook met een 1x35A aansluiting van de warmtepomp, maar deze is in de meeste gevallen niet mogelijk.

De minimale vereisten zijn 1x16A aansluiting, hiermee kan de warmtepomp met 1kW elektrische back-up verwarming worden aangesloten.

In de woonkamer

De warmtepomp kan worden aangesloten op een kamerthermostaat, deze hebben we in twee uitvoeringen. Met en zonder Co2 sensor. Daarnaast is het mogelijk om de warmtepomp weersafhankelijk aan te sturen, dan wordt er geen gebruik gemaakt van een enkele ruimte thermostaat, maar regelt u de diverse vertrekken na met bijvoorbeeld thermostaatkranen of een zone-regeling. In een dergelijke situatie zal er minimaal een optioneel buffervat geïnstalleerd moeten worden om de systeem inhoud en water doorstroming te garanderen.

Aandachtpunten voor installatie

1. Opstellingsruimte
2. De lucht toe-/afvoer kanalen
3. Voldoende doorstroming van lucht en water in het verwarmingssysteem
4. Voldoet mijn elektrische aansluiting

• Afwijking van de standaard installatie kan zorgen voor optionele kosten.

Inbedrijfsstelling van de warmtepomp

Als alle werkzaamheden zijn uitgevoerd, kan de installatie worden afgerond;

• Het vullen van het verwarming en warmtepomp circuit;
• Het nauwkeurig ontluchten van de installatie;
• Het opstarten van de installatie;
• Instellen van de regeling;
• Proefdraaien, meten en controleren
• Controleren op lekkages
• Uitleg en instructie
• Service, onderhoud en servicebeheer op afstand

Een warmtepomp is niet ingewikkeld maar werkt anders dan een cv-ketel, heeft vaak wat meer nazorg nodig. Iedere woning is anders en reageert anders op watertemperaturen. Wij willen onze werkzaamheden zo perfect mogelijk uitvoeren en na installatie u de beste zorg kunnen geven. Naast een service- en onderhoudscontract vinden wij servicebeheer op afstand een zeer belangrijk optie om u onder bepaalde omstandigheden snel en onafhankelijk van de tussenkomst van één van onze servicemonteurs bij ter plaatse op afstand bepaalde instellingen aan u systeem te kunnen doen die nodig zijn om b.v. het systeem te optimaliseren naar uw wensen en gebruik. Uiteraard enkel als u hierom vraag.

Online service- en communicatiemodule

Wordt door ons standaard geleverd, gemonteerd en geprogrammeerd en aangemeld op het serviceplatform van de fabrikant van uw warmtepomp. Op dit moment zijn hier geen kosten aan verbonden.

Garantie

Op uw Qvantum warmtepomp krijgt u 5 jaar onderdelen garantie i.c.m. een onderhoudscontract. Op de overige onderdelen van de nieuw aangebrachte installatie 2 jaar garantie. Op het arbeidsloon krijgt u 2 jaar garantie.
