ATAG Energion M Hybrid-Zone ODM50

De nieuwe binnenunit

Wordt geplaatst, afhankelijk van het type zal deze worden opgehangen en zal de staande boiler binnen 1 meter van de installatie worden neergezet en aangesloten. Bij een staande uitvoering zal deze op de grond staan. De bouwkundige vloer moet geschikt zijn voor het plaatsen van het totaalgewicht op de grond. De binnenunit en boiler worden aangesloten op het (binnen 2 meter) aanwezige leidingwerk, hiervoor zijn nodig de cv-hoofdaansluiting, condenswaterafvoer. Uitganspunt is dat de binnenunit en eventuele boiler worden gemonteerd op dezelfde plaats en in dezelfde ruimte waar de cv-ketel nu hangt.

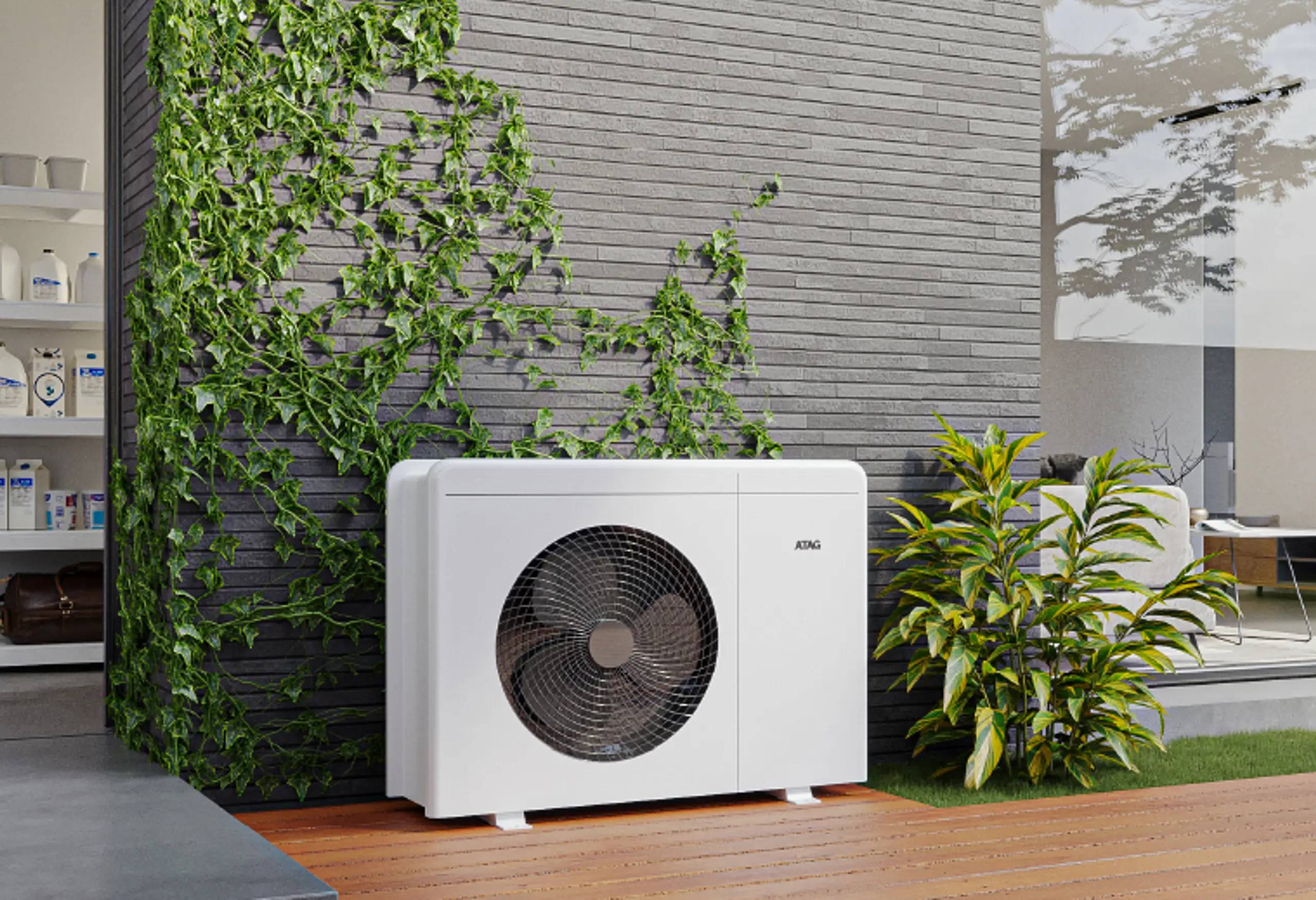

De warmtepomp buitenunit

Wordt geplaatst op rubberen Big-Foot montagebalkje op de grond of platdak. Tussen de binnen en de buitenunit wordt standaard tot 7.5 meter hoogwaardige geïsoleerde leidingen aangebracht ervan uit gaande dat het leidingwerk vanaf de warmtepomp naar de binnenunit door één enkele muur elkaar kunnen komen.



Communicatieverbinding tussen binnen- en buitenunit

Hiervoor wordt een afgeschermde communicatiekabel aangebracht en aangesloten



De elektrisch aansluiting van de warmtepomp buitenunit

Wordt door onze monteur aangesloten op de aanwezige en/of door u aangebracht werkschakelaar;

• Voor de buitenunit is afhankelijk van het type uitvoering (in de regel tot 7kW) een 230v/16A gezekerde aansluiting nodig die is voorzien van een werkschakelaar. Voor de grotere type uitvoeringen is een elektrische aansluiting nodig van 400V/16A (3-fase krachtstroom) welke is voorzien van een werkschakelaar

De elektrisch aansluiting van de warmtepomp binnenunit

Wordt door onze monteur aangesloten op de aanwezige 230V wandcontactdoos waar ook de cv-ketel op is aangesloten. Er is geen extra groep nodig.



Buitenvoeler

De warmtepomp werkt in de meeste gevallen op basis van een buitentemperatuur regeling, ook wel een weersafhankelijke regeling, deze regeling werkt samen met de kamerthermostaat en zorgt voor de juiste cv-watertemperatuur bij hogere of lagere buitentemperaturen. Indien vantoepassing zullen wij deze monteren op een schaduwrijke plaatst.



In de woonkamer

Wordt zoals in de product omschrijving geleverd en geinstalleerd waar de huidige thermostaat is gemonteerd en op op de bestaande thermostaatkabel vanaf de cv-ketel.



Inbedrijfsstelling van de warmtepomp

Als alle werkzaamheden zijn uitgevoerd, kan de installatie worden afgerond;

• Het vullen van het verwarming en warmtepomp circuit;
• Het nauwkeurig ontluchten van de installatie;
• Het opstarten van de installatie;
• Instellen van de regeling;
• Proefdraaien, meten en controleren
• Controleren op lekkages
• Uitleg en instructie
